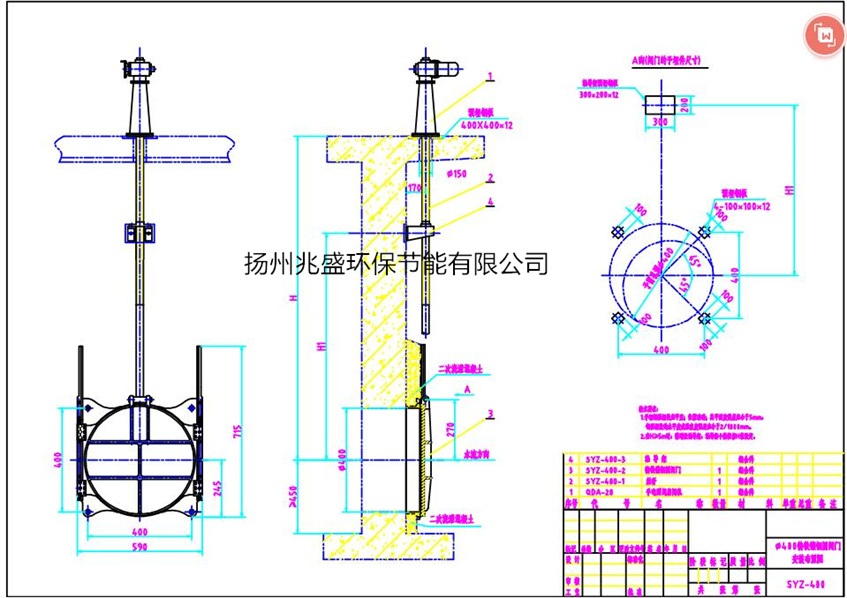

SYZ400鑄鐵圓閘門安裝圖紙下載 ，我們提供DWG圖紙下載查閱，CAD軟件可查閱。

點擊圖紙下載：SYZ-400鑄鐵鑲銅圓閘門.rar

SYZ400鑄鐵圓閘門安裝二期砼澆筑方法

　　將拉結鋼筋與閘框上的螺栓孔擰牢后與閘槽內預埋的錨固鋼筋(或錨固板)焊接牢固，在焊接過程中要保證閘門的豎直度和水平度，安裝時要保證閘門底檻上平面與渠底上平面一致，門楣處要保證閘板頂部止水面與閘框門楣充分接觸，以保證止水效果。

　　保證的措施:底檻和兩邊閘框的拉結鋼筋與一期砼內的預埋錨固筋(或錨固板)焊接完成后，在門楣處用螺栓頂住門楣框后部與一期砼門楣部砼面上，用螺母進行調整，待閘板止水面與閘框平面充分接觸后再焊接拉結和錨固鋼筋。

　　鑄鐵閘門二期砼澆筑很重要，一定要將框體部分澆筑在砼里，才能保證閘門的正常使用，應特別注意的是，在二期砼的澆筑過程中千萬不要讓砂漿注入到閘槽里去，這樣會將閘門和砂漿凝固在一起，使閘門無法正常啟閉，若強行啟閉將會把閘門拉壞而無法使用，所以，在二期砼初凝前一定要對流入閘槽內的水泥砂漿進行清理。
