一、鋼制閘門簡介

　　鋼制閘門是一種新穎美觀、實用的閘門型式，工作時可升閘、降閘、泄洪，水壓角度可適當調整，閘頂可溢出，形成瀑布景觀，表層噴砂除銹、熱噴、鋅鋅防腐，堅固耐用，活動部件采用特殊復合材料，水下作業不加潤滑油，鋼閘門的使用不受標準規范的限制。

　　1、較大型鋼制閘門可用于各種工程項目的安裝(進水渠，最好在閘前選澤長江上游三邊為河道排水用；泄洪閘口，最好在閘后選澤在下游四邊為河道排水用)


　　2、本標準為整體鋼結構，最好采用單吊法。


　　3、如有規定，為鋼結構組裝式。建議使用雙吊式或卷?yè)P(yáng)式。


　　4.應根據用戶工程中的水頭(啟閉力=水頭+閘面積、重量+螺桿重量+摩擦系數和安全系數)來配置啟閉機。

二、鋼制閘門產品分類

　　可分為：6大種類：1、CBZ插板閘門 2、ZSZ)制水閘門 3、DLZ疊梁閘門 4、PGE平面閘門  5、SLZ水利閘門  6、 PGZY平面液壓閘門

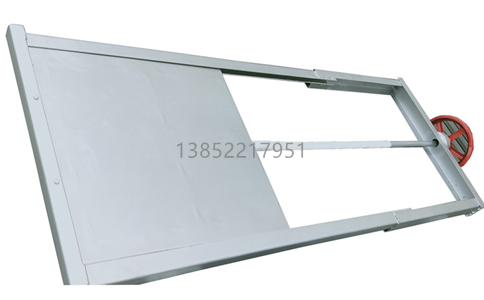

　　1、插板閘門(CBZ):露頂閘門，三面止水、密封性能好。適用于渠道安裝。

　　2、制水閘門(ZSZ):淹沒式閘門，四面止水，適用渠道或孔壁的安裝、承受水頭在5m以下。

　　3、疊梁閘門(DLZ):適用于使用頻率較少的場合，渠道安裝。分塊啟吊。

　　4、平面閘門(PGE):承受水頭較大，外形規格不受限制，廣泛是用于水利電工程中作工作閘門、事故閘門、檢修閘門等。

　　5、水利閘門(SLZ):外形尺寸較大，可制成推轉式、橫拉式，采用電液推桿或卷?yè)P(yáng)機操作，廣泛適用于泄洪、河道換等水利工程。

　　6、平面液壓閘門(PGZY):承受水頭較大，液壓頂緊密封。密封性能好廣泛適用于電廠循環水系統或其他對密封要求高的場合。


三、鋼閘門啟閉機計算與啟閉機選用


　　1.CBZ型配套專用啟閉裝置,僅需注明手動或電動即可,無需另外注明啟閉機型號。

　　2.ZSZ型按鑄鐵閘門啟閉力計算方法計算。

　　3.DLZ型采用電動單梁吊車(電動葫蘆、手動葫蘆)配抓落機構啟閉。

　　4.PGZ型可按啟閉力配用我公司生產的Q系列啟閉機,也可用卷?yè)P(yáng)式啟閉機、電動葫蘆配自動抓落機構。啟閉力應按啟門時的靜水壓力狀況區別對待:

　　(1).靜水啟閉(如某些檢修閘門,設有旁路放水系統),啟閉力為門體自重, 啟閉力不考慮。

　　(2).動水啟閉(如放水閘門,事故閘門),啟閉力按鑄鐵閘門啟閉力計算方法計算?！?/span>

　　(3).大型閘門承受水壓較大時,為降低啟閉力,可在閘門上設放水閥(水位平衡裝置),在打開閘門前先平衡兩側水位,此型在訂貨時應注明。


五、鋼制閘門安裝方法


　　1.閘門安裝前，檢查門豎框與橫框之間的連接螺絲(指多扇閘門)是否松動，運輸和裝卸時接頭是否松動，是否錯開并調整平整。檢查門與門槽之間的間隙，門槽與門槽之間的間隙不大于0.08毫米。如果有間隙，調整關閉和緊固裝置。位置。擰緊所有連接螺栓。

　　2.安裝閘門時，整個閘門應安裝在預留槽內，調節墊應放置在兩側豎框的底部(嚴禁墊梁)。兩個垂直框架應由手動葫蘆和斜拉索支撐，閘門應對齊并調平。將地腳螺栓串入每個底孔，調整閘門位置，支撐二期澆筑模板。

　　3.澆注閘門混凝土?xí)r，流入閘門、門框、斜鐵和擋板的砂漿應澆透，防止砂漿凝結后影響閘門的啟閉。

　　4.閘門出廠前，為了使閘門與門框緊密貼合，減少安裝后的間隙，在閘門上下2m以上的門框上安裝4-6個關閉裝置壓鐵，間隙調整后注意關閉壓鐵的拆除。從而打開和關閉閘門。


六、鋼制閘門安裝前準備


　　1、核對發貨清單，核對貨物、緊固件、備件數量是否與清單相符，并妥善保管。如果前門體未安裝，必須水平放置，防止門體變形影響止水效果。同時，螺桿和連桿不得受力彎曲。

　　2、檢查安裝資料(如安裝圖紙、合格證、使用說明書等)是否齊全。

　　3、全面檢查和修理設備在運輸過程中的變形和損壞。

　　4、檢查土建尺寸、埋件、預留孔是否符合要求。

　　5、所有安裝工人應在現場，準備必要的安裝設備(如起重機、焊機、腳手架等)、安裝工具和測量工具等。


七、鋼制閘門訂貨須知


　　1.訂貨時，根據應用情況合理選擇，注明具體型號規格或提供要求及相關數據。

　　2.應標明特殊材料。如插板閘門、平面鋼閘門等采用碳鋼、不銹鋼材質，疊梁閘門采用鋁合金材質。如果未注明，應提供碳鋼環氧底漆進行防腐。

　　3.平面鋼閘門的所有配件和附件(或配套件)，如門擋、鎖扣機構、電控箱、啟閉機、一次預埋件(預埋鋼板)、二次預埋件(焊接螺栓、閘門槽等二次澆筑用預埋件)等，應單獨訂購。

　　4.如果對吊耳形狀、止水方式、啟閉形式等有特殊要求，應注明要求，并提供圖表。如果沒有注明，則表示按常規要求訂購。

　　5.請?zhí)峁悠分袥](méi)有詳細介紹的鋼閘門(如臥姿門和弧形門)的要求，并要求提供更多信息。
