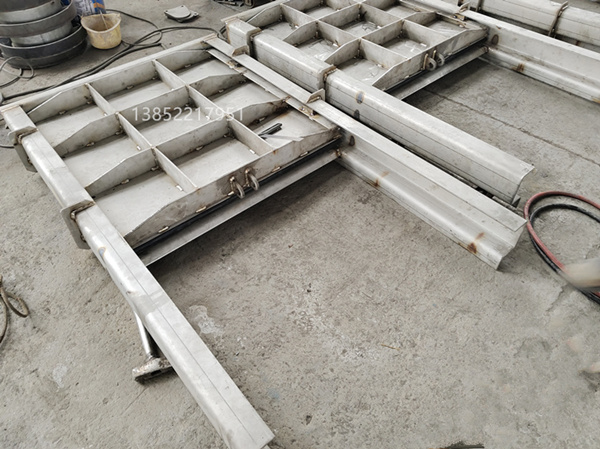

鋼制閘門噴鋅防腐工藝要點(diǎn)說明

　　1）、鋅時(shí)，槍與鋼制閘門表面斜度不小于450槍與工件表面距離為125至165mm，最大不宜超過200mm。

　　2）、鋅層厚度超過0.1mm時(shí)，應(yīng)分層噴鍍，前一層與后一層成900交叉或45交叉鍍。

　　3）、槍移動速度為300—400mm/秒，鋅絲走絲速度為2—2.2m/分，必須防止工件表面過熱或噴鍍層局部過厚的現(xiàn)象發(fā)生。

　　4）、應(yīng)采用SQP—1氣槍涂。

　　5）、材質(zhì)要求：鋅絲直徑3mm，鋅絲純度99.5%。鋅絲必須保持表面光潔無油污，無折痕等。

　　6）、噴鋅層的外觀檢查：

　　閘門鍍層的表面應(yīng)無雜質(zhì)、氣泡、孔洞、裂紋、脫皮等，厚度檢查，在1平方米的基準(zhǔn)面內(nèi)測5點(diǎn)，其中最小厚度不能小于設(shè)計(jì)厚度的80%；
